一種磨粒流加工閥塊通孔的變尺寸夾具

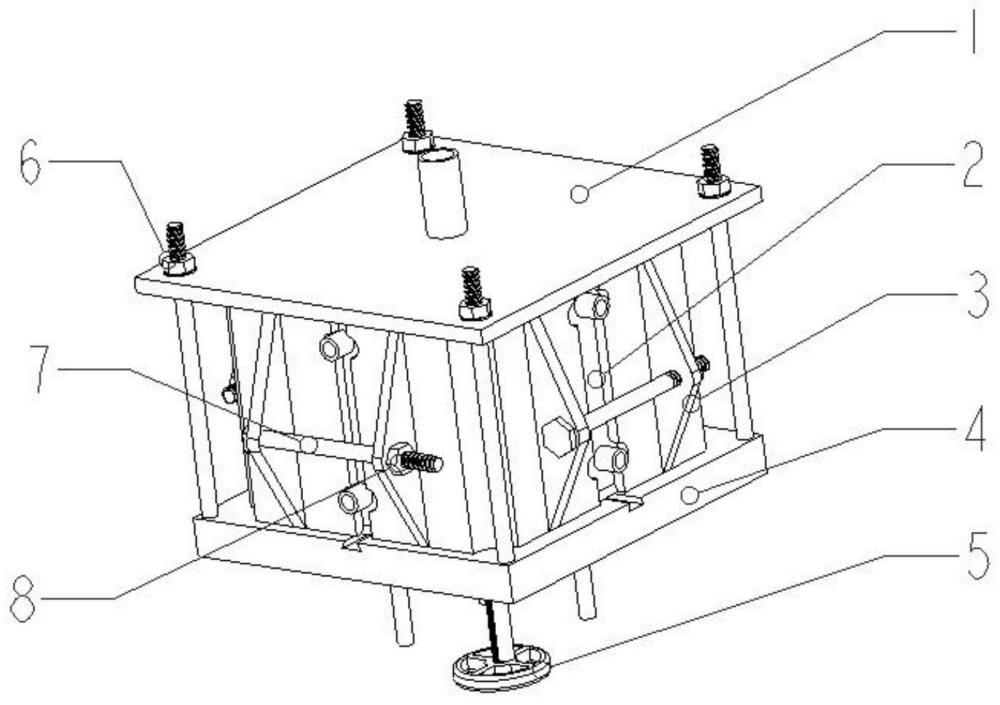

一種磨粒流加工閥塊通孔的變尺寸夾具,包括底板、蓋板、側板、折角板、托板和可變墊圈。底板包括中心螺紋孔、四個定位孔、四個梯形滑槽以及四個固定螺桿;蓋板包括一個中心流道以及四個通孔;每個側板包括兩個流道通孔和一個梯形滑軌組成;每個折角板包括兩個與側板相配合的滑槽和四個與側板流道通孔相配合的半圓孔,以及內部隔板和外部緊固副板組成;底部托板包括螺紋桿、軸承和四個定位桿組成;可變墊圈由四個可移動的折角滑塊配合在一起所組成。本發明是專門針對磨粒流加工閥塊通孔設計的,本發明的創新點在于夾具的尺寸大小可以變化,可以加工不同尺寸的正六面體內部通孔類零件,而且安裝方便,加工效率高,顯著降低了內孔的粗糙度。
